ECG 공법개요

그라우트 자체의 유동성을 감소시키고, 주입압력에 의한 액상의 유동화 겔 형성

유동화 겔은 높은 유동성을 나타내며, 토립자 공극에 침투 및 주입

주입입력 조절에 의해 그라우트의 침투 및 확산 범위를 조절 가능

주입입력 제거시 유동성이 소멸되고, 그 형태로 그라우트 경화

ECG공법 특징

Grouting 중 친환경성 확보

시멘트 사용으로 발생되는 중금속()

시멘트 사용에 의한 주변 수역의 PH 증가 방지

수중 불분리성으로 시멘트 현탁물질 발생 방지

Grouting 후 내구성 향상

시멘트 광물계를 근본으로 개발되어 영구적인 내구성 확보

그라우팅 후 재료의 유실이 없어 시공효과 향상

재료 용탈 및 변형이 없언 영구적인 구조물 시공가능

해수에 대한 높은 저항성 확보

우수한 강도 발현

경화 후 재령에 따른 지속적인 강도 증가

A액과 B액이 반응 후, 점차적인 그라우트의 점성 증가로 유수(流水)의 차수보강에 효과적

ECG 물리적 특징

압축강도

어독성 실험

그라우트 혼합 직 후 수중에 타설(굳지않은 그라우트)

ECG 그라우트 경화 전 수중 타설 시 유실이 없고, 72시간 물고기 생존율 100%(pH 증가 2 이내)

규산계 그라우트 물에 흐트러져 유실되고 24시간 후 물고기 폐사 발생(pH 약 12 상승)

중금속 용출실험

그라우트 종류	Cr⁶⁺ detection(ppm)
그라우트 종류	수중 1일	수중 5일
ECG	불검출	불검출
일반시멘트	8.74	8.80
굳지않는 그라우트 수중 주입 후 측정

ECG 공법의 주입장치

ECG 그라우트는 염소 및 황산이온에 저항성이 뛰어나며, 초기 및 장기 강도 발현이 매우 양호함

물유리계의 경우 염소 및 황산이온에 지속적인 열화가 진행되어 파괴됨
해수에 대한 내구성을 상실하였으머, 황산이온에서는 7일 만에 시편 파괴 발생

ECG 그라우트는 경화 전과 경화 후의 담수 및 해수 저항성 시험에서 모두 뛰어난 저항성 확보

ECG의 시공

차수 공법 비교표

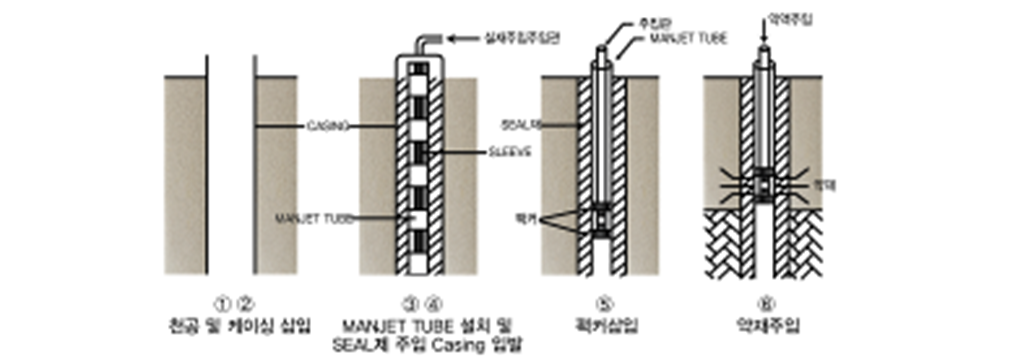

맨젯튜브 방식

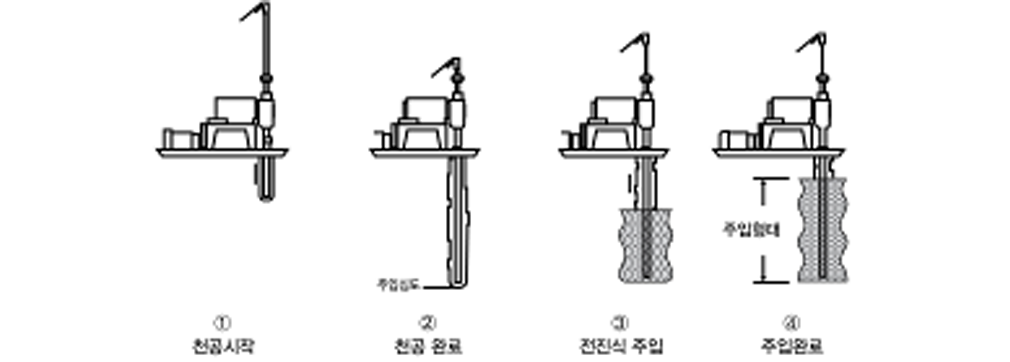

단관롯드 방식

해수저항성

ECG 그라우팅에 의한 차수 및 지반보강 효과 매우 우수

저압 주입공법 비교

ECG 공법의 시공순서

구분		ECG (고분자계 그라우팅)	물유리계 그라우팅		광물게계 그라우팅
공법개요		지반 천공 후, 친환경 ECG 그라우트 주입재를 대상 지반에 주입하는 1.5Shot 방식의 저압 침투주입공법	지반 천공 후, 지중에 이중관 주입 Rod를 설치한 후, 선단장치를 통해 주입재를 대상지반에 주입하는 2.0Shot 방식의 저압 침투주입공법		지반 천공 후, 지중에 이중관 주입 Rod를 설치한 후, 시멘트계주입를 선단장치를 통해 대상지반에 주입하는 2.0Shot 방식의 저압 침투주입공법
시공순서		① 천공(∮40.5 또는 ∮75.5mm∮) ②천공 후 주입용 관 삽입 ③ECG 주입 ④Step 마다 설계량의 ECG 주입재 주입	① 천공(∮40.5mm) ②이중관 외관으로 압력수 공급 ▶특수선단 장치 돌출 ③Grout 주입관으로 전환 ④Step 마다 유도공간 속으로 주입		① 천공(∮40.5 또는 ∮75.5mm∮) ②천공 후 주입용 이중관 삽입 ③급결성 주입 ▶ 대공극 충진 ④완결성 주입 ▶ 미세공극 충진 ⑤ ③,④번 반복주입 후 1Step 인발
장 · 단 점	장점	1.5Shot 방식을 채택하고, 주입압력에 따라 주입법위 조절 가능 고분자증점제 사용을호 지하수가 존재하여도 재료분리와 중금속 용출이 없고 알칼리 용출이 적음	저압 침투주입으로 원지반 조건을 유지시키며 주입가능 툭수주입장치의 사용으로 빠르고 균질한 주입기대 지층에 따른 주입재의 Gel Time 자유로이 조절가능		이중관 방식에 의한 복합주입 실시로 겔타입, 주입압력, 개량범위 등의 조절 가능 시멘트계 급결재 사용으로 용탈현상이 없음
장 · 단 점	단점	철저한 품질관리 필요	점성토 지반에서는 맥상 또는 할열주입되어 보강효과 감소 약액의 용타르 용해로 투수계수 증가, 강도 저하, 내구성의 저하		유수 바닷물이 있는 곳에서는 차수보강 효과가 떨어짐
공법특성	주입방식	저압침투주입(1.5Shot)	저압침투주입(2.0Shot)		저압침투주입(2.0Shot)
	주입압력	5 ~ 20kg/㎠	3 ~ 10kg/㎠		3 ~ 30kg/㎠
	주입재료	시멘트 + 분말 급결재 + 액상 고분자증점제	규산소다 + 시멘트 + 약재		마이크로 시멘트 + 분말 급결재
	겔타임 (초)	조절가능	조절가능		조절가능
		5 ~ 90 ECG지반 조건별 배합비 참조	급결	완결	급결	중결	완결
		5 ~ 90 ECG지반 조건별 배합비 참조	6 ~ 9	60 ~ 90	7 ~ 10	20 ~ 40	60 ~ 120
적용성	시공깊이	40m 내외	30m 내외		30m 내외
	적용지반	모든 지반	모든 지반		모든 지반
	압축강도	점성도 : 1 ~ 40kgf/㎠ 사질토 : 10 ~ 80kgf/㎠	점성도 : 1 ~ 7kgf/㎠ 사질토 : 10 ~ 20kgf/㎠		점성도 : 1 ~ 15kgf/㎠ 사질토 : 10 ~ 45kgf/㎠
	차수효과	K = 10^-6 ~ 10^-7 cm/sec	K = 10^-6 ~ 10^-7 cm/sec		K = 10^-6 ~ 10^-7 cm/sec
	내구성	반영구적	6개월 ~ 수 년		수년
