영구배수 공법개요

공법개요

지하굴착 / 지하수위 분포조건 → 외부 지하수위와 기초 바닥의 수두차 발생(수압, 부력, 양압력 발생)

지하구조물 기초 Slab 하단에 인위적인 배수시스템 설치

기초 Slab 하부로 유입되는 지하수를 집수정으로 유도하여 배수 처리

지하구조물에 작용하는 수압(부력)에 대한 안정성을 확보하는 공법

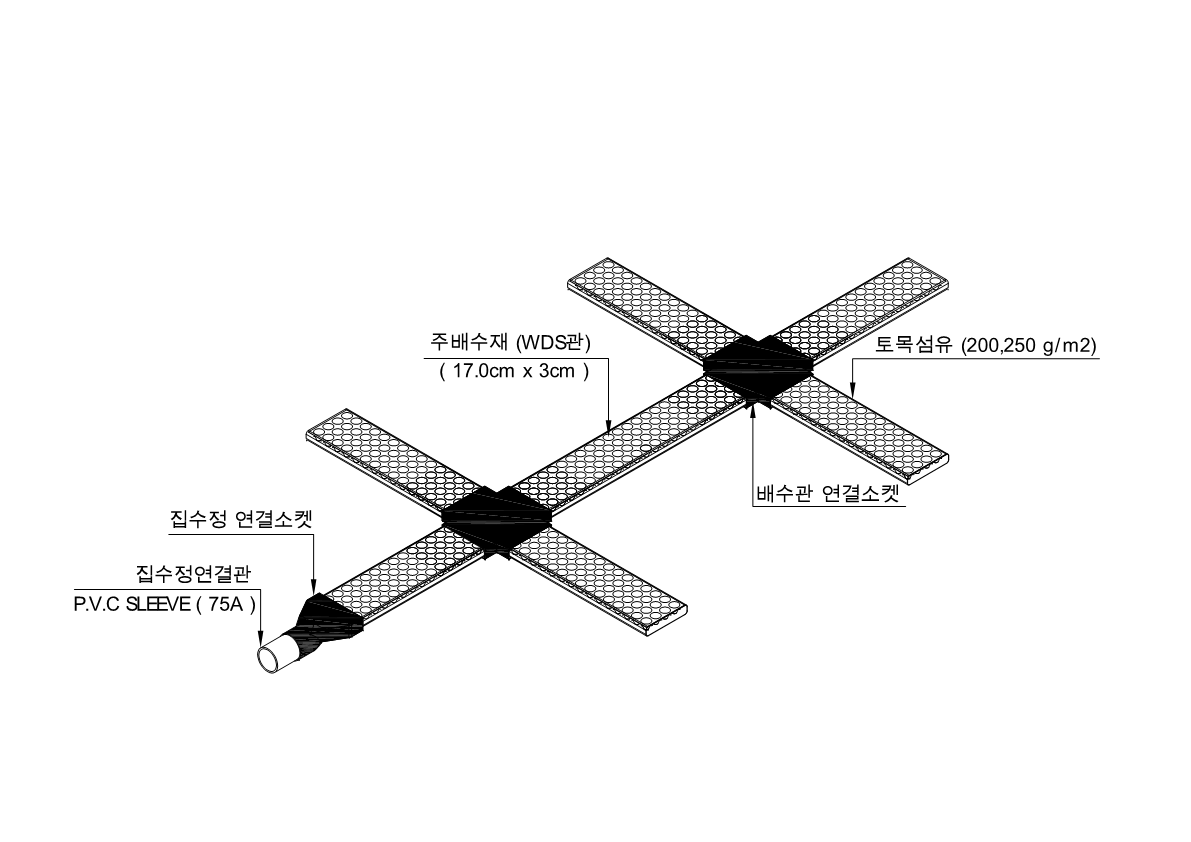

영구배수 공법 개요 1 (W.D.S)

W.D.S 공법개요

기초바닥 Slab 아래의 굴토 마감면에 통수단면이 큰 배수+집수 기능의 주배수재인 WDS관 설치에 의한 배수공법

모든 지층에 적용 가능 (추가 터파기 불필요)

안정성 : ○ / 시공성 : ○ / 경제성 : ○

추가적인 굴착 없이 기초바닥 하부에 집수 + 배수 기능을 겸용한 WDS 주배수관 설치하여 유입수 처리 가능
공장제작품 사용으로 품질확보 / 시공관리 용이 (시공성 및 경제성 측면에서 유리)

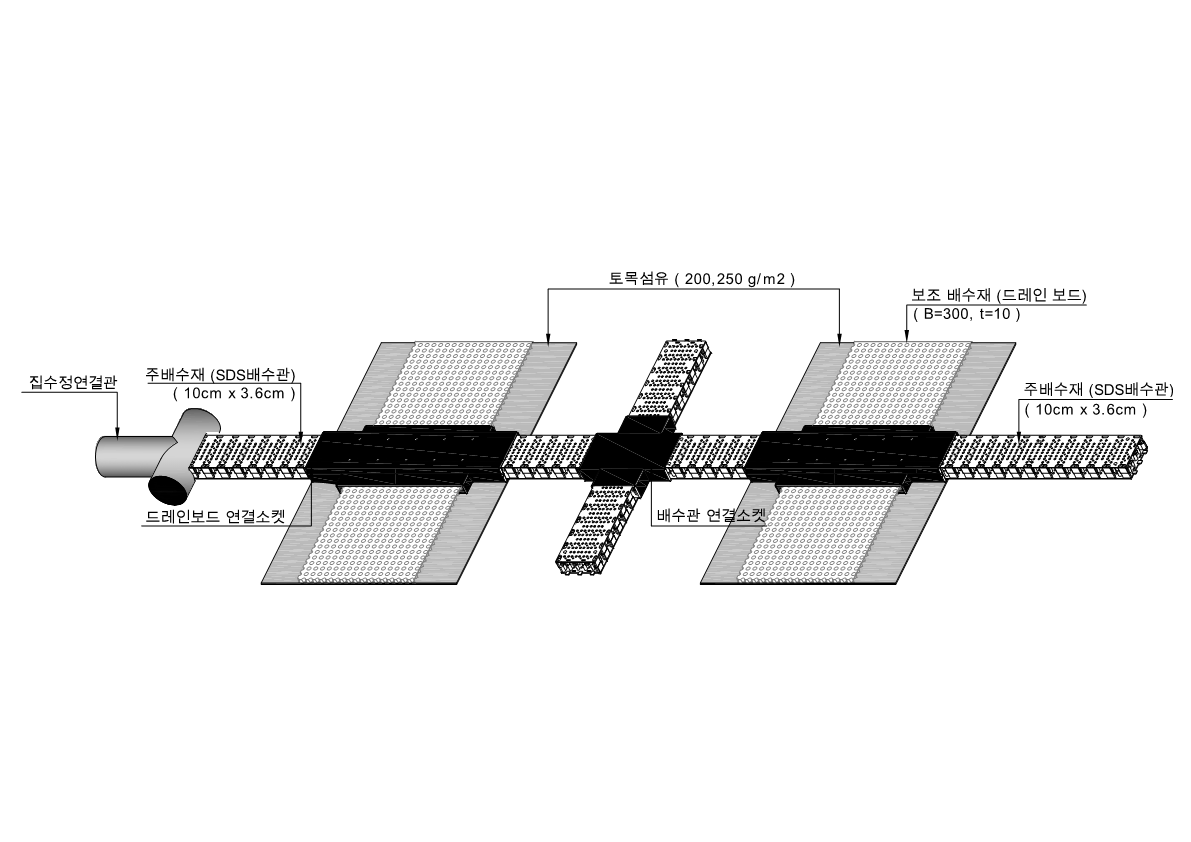

영구배수 공법 개요 2 (S.D.S)

S.D.S 공법개요

바닥 Slab 아래의 굴토 마감면에 배수재 [Drain Board] 및 배수관[S.D.S] 설치에 의한 배수공법

모든 지층에 적용 가능 (추가 터파기 불필요)

안정성 : ○ / 시공성 : ▲ / 경제성 : ▲

추가적인 굴착 없이 최종 굴착면에 배수 시스템을 설치 할 수 있음. (시공성 및 경제성 측면에서 유리)

영구배수 공법의 종류

영구배수공법의 종류

공법	명칭 및 규격(mm)	설치개요도	주배수재(Sample)

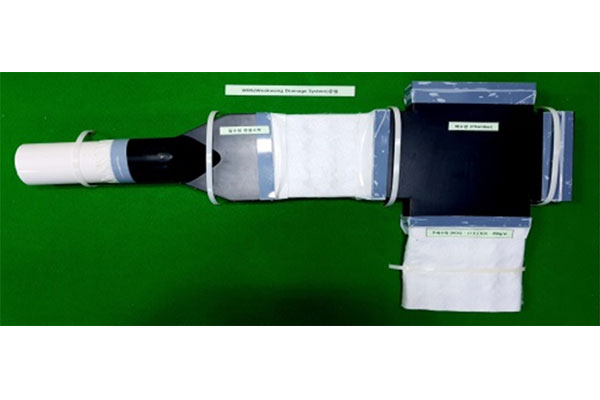

W. D. S 공법 (WOOKWANG Drainage System)	집수+배수기능 겸용 WDS관 (174 × 30)
S. D. S 공법 (Sandwich Drainage System)	S.D.S 유공관 (100 × 36) Drain Board (30 × 10~12t)
A. D. S 공법 (Advanced Drainage System)	A.D.P 유공관 (100 × 36) P.V.C 무공관 (105 × 36) Drain Board (30 × 10~12t)
D. M 공법 (Drain Mat System)	S.D.P 판형다발관 (100 × 40) TC관 : 100 × 40 Drain Board (30 × 10~12t)
P.D.D 공법 (Permanent Double Drain system)	- PDD관(phi58, P.V.C PIPE-원형) + Dual Chamber Drain Board (30 × 10~12t)
P.O.D 공법 (Permanent Open Drain system)	- PE 무공 배수관(Φ38-2열) + Dual Chamber Drain Board (30 × 10~12t)
SAL 공법 (Seepage Adjustment & Lookout Method)	주배수재 + 상수위조절
